工业风冷式冷水机是一款配备压缩式制冷回路,采用空气为冷凝器的冷却介质,以水为载冷剂的工业冷却设备,通常也称为风冷式冰水机、风冷式冻水机。采用涡旋式压缩机及翅片式冷凝器,具有体积小、移动方便和无需冷却水塔就可安装使用的特点,广泛应用于激光、电镀、橡塑挤出等行业。

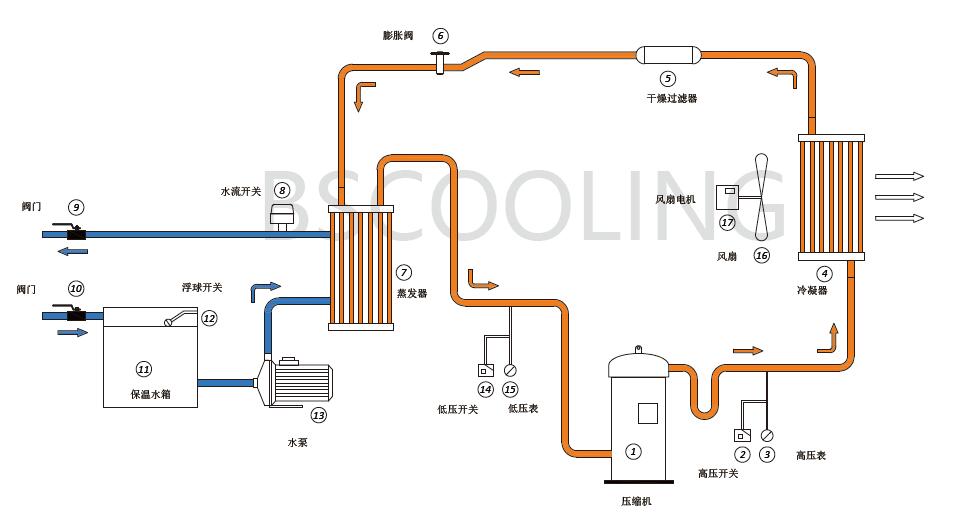

工业风冷式冷水机运行原理
工业冷水机系统的运作是通过三个相互关联的系统:制冷剂循环系统、水循环系统、电器自控系统。
制冷工质(即制冷剂)在蒸发器内吸收被冷却物的热量并汽化成蒸汽,压缩机不断地将产生的蒸汽从蒸发器中抽出,并进行压缩,经压缩后的高温、高压蒸汽被送到冷凝器后向冷却介质(如水、空气等)放热冷凝成高压液体,在经节流机构降压后进入蒸发器,再次汽化,吸收被冷却物体的热量,如此周而复始地循环。
工业风冷式冷水机特点
压缩机:采用美国谷轮或丹麦丹佛斯高品质压缩机,安全宁静,省电耐用
冷凝器:采用上吹式散热机组,双面吸风,冷凝效果极佳
蒸发器:采用盘管式(可选壳管式)高效加强型铜管设计,能将冷媒快速蒸发,产生低温冷水
冰水泵:采用高流量冰水泵,运转顺畅,不漏水,噪音低
控制系统:采用施耐德等电气组件,及品牌微电脑控制系统,可做远程控制及报警信息输出
新颖设计:外形新颖,结构坚固,重心稳,不漏水,永保厂房地面干爽
恒温型特色:能将温度精确的控制在±1°C以内路防爆装置
工业风冷式冷水机选购功能
可采用环保型冷媒
防风防雨机型
RS 485通讯功能,实现自动化管理
工业风冷式冷水机的安全保护功能
ON/OFF主电源开关
总电源无焙丝、断电器
高低压开关
电源欠逆相开关
防冻保护
压缩机过载保护
冰水泵浦过载保护
风扇马达过载保护
故障指示灯系统
故障报警系统
冰水By-pass泄压回路
多机延时启动控制异常保护功能
工业风冷式冷水机的常规应用
塑料行业:注塑模具冷却、挤塑机冷却、注塑机液压系统冷却
橡胶行业:橡胶挤出控温、线缆挤出控温、轮胎部件生产控温
包装行业:吹瓶机冷却、印刷设备冷却、吸塑机冷却
辊轮辊筒:压延辊控温、复合辊控温、流延辊冷却
化工行业:反应釜冷却控温、乳化设备控温、制药设备冷却控温
激光设备:激光设备冷却、3D打印设备冷却、激光切割机冷却
实验测试:实验设备冷却、疲劳试验设备冷却
机械行业:液压油冷却、
工业风冷式冷水机的选型计算
工业冷水机组选型最主要的一条就是制冷量的计算,必须确保有足够的冷却能力才能将应用设备的温度控制在所需的范围,但冷水机组并非越大越好,过大的制冷量会造成机组投资大、能耗高等问题。科学合理地计算制冷量以及安全系数才是我们所追求的目标。我们在计算工业冷水机组制冷量时,下面这个公式是一定会用到的:
制冷量 = 冷冻水流量 × 4.187 × 温差 × 系数
说明:(1)冷冻水流量指机器的工作时所需冷水流量;
(2)温差指机器进出水之间的温差;
(3)水的比热容为定量=4.187;
(4)选择风冷式冷水机时需乘系数1.3,选择水冷式工业冷水机组则取系数1.1;
小型的工业冷水机组都习惯用P(HP,压缩机匹数)来计算,比如制冷量需求在9KW的应用,选择3HP的水冷式工业冷水机组差不多就可以满足要求了。工业冷水机组选型最主要的就是要计算出制冷量需求,掌握了制冷量计算公式,再参照说明中的几点注释,基本就能解决应该如何选配合适的工业冷水机组了。
